山东磁选机厂家磁系排列介绍【组图】

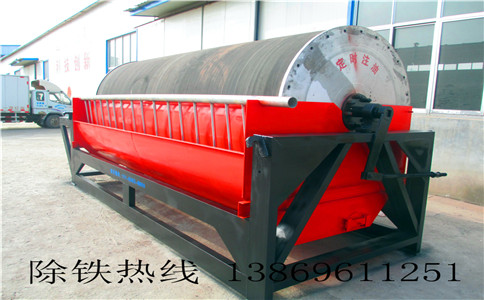

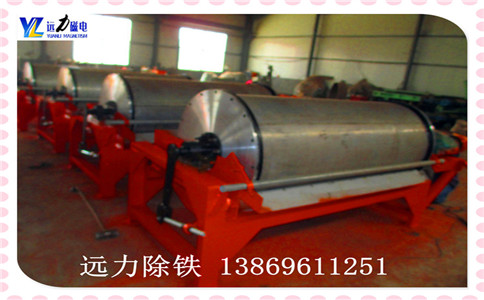

山东磁选机厂家磁系排列介绍【组图】,山东磁选机弱磁场永磁筒式磁选机的磁系由磁极和磁导板构成.磁极最少是3个(小筒径磁选机如φ600mm×900mm为3个磁极),每个磁极都是用永久磁块“砌”成的,磁块即相当于“砌墙”所用的“砖”.
国产铁氧体永磁铁的规格一般为85mm×65mm×17mm或85mm×65mm×20mm或85mm×65mm×22mm等,呈扁平形状,两个85mm×65mm的大面为磁极,当然,一面为N极,则另一面必为S极.设计磁选机的磁系各部尺寸时是结合磁块尺寸考虑的,磁极的宽度可用若干块磁块并列来达到,而磁极的高度是若干块磁铁摞合形成的.比如磁极面宽为260mm,可用65×4：260即4块磁块沿65mm尺寸并列;如果磁极高为85mm,可用17mm厚的磁块5块摞合起来即可.
磁块两个极面大小稍有差别,向上的极面稍大些,这样摞起来的磁极上面宽些,放在导板上的底面稍窄.磁极沿筒式磁选机轴向的长度比圆筒长度小些,即在两端筒内留有一定间隙,其余则是磁极的长度.比如φ600mm×900mm的磁选机,磁极沿轴向长度为850mm时,用10块磁块沿85mm方向并列即可.上例中的磁极尺寸为850mm×260mm×85mm,即轴向为85mm×l0mm.极面宽为65mm×4mm.极高为17mm×5mm,一个磁极用磁块数为10×4×5=200块,这个磁极就是一个大磁铁,上表面为一个磁极,底面为另一磁极.其他的磁极也是这样构成的.为使整个磁极成为一个整体,一般用粘合剂将所有磁块粘接在一起,有的磁块中心穿孔,用铜螺栓固定在磁导板上.
山东磁选机磁极的排列方式为沿圆周极性交替,这样排列的好处是选别过程中磁性矿粒通过磁场时会产生磁搅动作用(或称磁翻),对提高精矿品位有利.
磁导板连同磁极组成的整个磁系由与磁导板相连的两块轮辐状铁筋固定在磁选机的轴上.
关注山东磁选机厂家磁系排列介绍【组图】的客户还关注阅读了铁磁磁选机价格,铁矿磁选机多少钱
磁块两个极面大小稍有差别,向上的极面稍大些,这样摞起来的磁极上面宽些,放在导板上的底面稍窄.磁极沿筒式磁选机轴向的长度比圆筒长度小些,即在两端筒内留有一定间隙,其余则是磁极的长度.比如φ600mm×900mm的磁选机,磁极沿轴向长度为850mm时,用10块磁块沿85mm方向并列即可.上例中的磁极尺寸为850mm×260mm×85mm,即轴向为85mm×l0mm.极面宽为65mm×4mm.极高为17mm×5mm,一个磁极用磁块数为10×4×5=200块,这个磁极就是一个大磁铁,上表面为一个磁极,底面为另一磁极.其他的磁极也是这样构成的.为使整个磁极成为一个整体,一般用粘合剂将所有磁块粘接在一起,有的磁块中心穿孔,用铜螺栓固定在磁导板上.
山东磁选机磁极的排列方式为沿圆周极性交替,这样排列的好处是选别过程中磁性矿粒通过磁场时会产生磁搅动作用(或称磁翻),对提高精矿品位有利.
