湿式弱磁场磁选机的磁系结构

文章出处：远力除铁器人气：发表时间：2017-03-21 13:56:43【大中小】

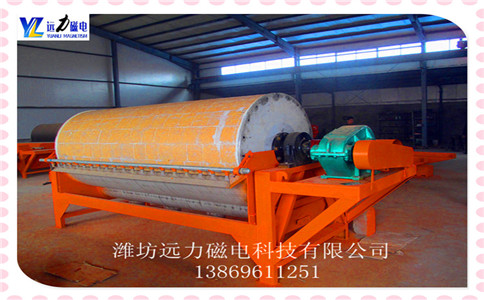

湿式弱磁场磁选机的磁系结构,湿式磁场的磁系统由磁极和导磁板组成. 磁极至少为三个（小直径磁选机如φ600mm×900mm为三极）,每个磁极是永磁块“拼图”进入磁块,相当于“墙”使用“砖” 铁氧体永磁体规格一般为85mm×65mm×17mm或85mm×65mm×20mm或85mm×65mm×22mm等,为扁平形状,两个85mm×65mm大表面为磁极,当然一侧为N极然后另一边必须是S极.

设计磁选机的磁系各部尺寸时是结合磁块尺寸考虑的,磁极的宽度可用若干块磁块并列来达到,而磁极的高度是若干块磁铁摞合形成的.比如磁极面宽为260mm,可用65×4：260即4块磁块沿65mm尺寸并列;如果磁极高为85mm,可用17mm厚的磁块5块摞合起来即可.磁块两个极面大小稍有差别,向上的极面稍大些,这样摞起来的磁极上面宽些,放在导板上的底面稍窄.磁极沿筒式磁选机轴向的长度比圆筒长度小些,即在两端筒内留有一定间隙,其余则是磁极的长度.比如φ600mm×900mm的磁选机,磁极沿轴向长度为850mm时,用10块磁块沿85mm方向并列即可.上例中的磁极尺寸为850mm×260mm×85mm,即轴向为85mm×l0mm.极面宽为65mm×4mm.极高为17mm×5mm,一个磁极用磁块数为10×4×5=200块,这个磁极就是一个大磁铁,上表面为一个磁极,底面为另一磁极.其他的磁极也是这样构成的.为使整个磁极成为一个整体,一般用粘合剂将所有磁块粘接在一起,有的磁块中心穿孔,用铜螺栓固定在磁导板上.

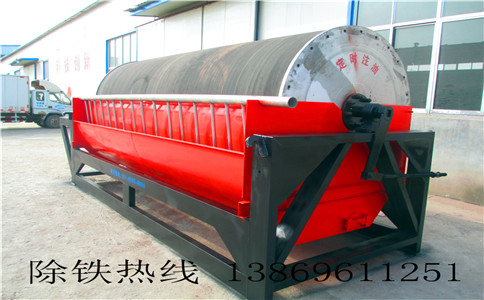

　　几个磁极构成磁系,是由马鞍状磁导板连接在一起的.磁导板用低碳钢或纯铁做成,既起支撑磁系的作用,又提供了优良的磁通路.各磁极底面发出的磁通绝大部分在磁导板内流动.磁极粘接在磁导板上,磁块中心有孔的通过铜螺栓固定在磁导板上.
　　磁极的排列方式为沿圆周极性交替,这样排列的好处是选别过程中磁性矿粒通过磁场时会产生磁搅动作用(或称磁翻),对提高精矿品位有利.
　　磁导板连同磁极组成的整个磁系由与磁导板相连的两块轮辐状铁筋固定在磁选机的轴上.
