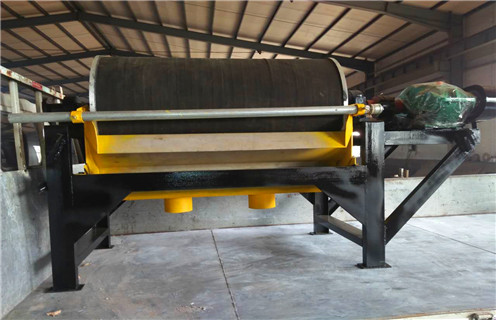

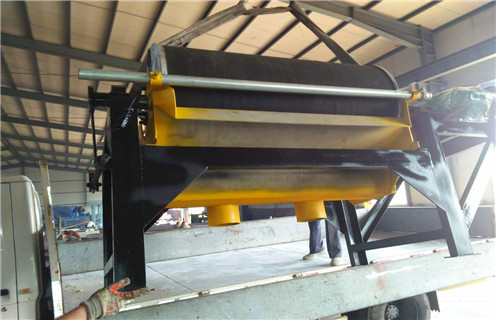

　　永磁筒式磁选机传动轴结构图，远力磁电生产的CTB永磁筒式磁选机主要由永磁鼓,调整机构.罐体.减速机.电机组成.进矿箱.精矿箱盒.机架等部分组成.

　　一、永磁筒式磁选机传动轴结构图

　　1、永磁鼓是磁选机的关键部件,由圆筒.永磁系统.端盖.轴.轴承套和轴承部件组成.

　　2、圆筒用不锈钢板卷起,圆筒与磁系统之间的距离不大于4mm,通过端盖.轴承套.轴承和轴承上的支撑.

　　3、由摆线减速机,链轮,链条,驱动轴和圆筒连接驱动,驱动圆筒旋转.

　　4、槽是矿物分选的重要组成部分,槽内矿浆流动,从而使磁性材料和非磁性材料分离.

　　5、框架由型材焊接到结构件上,承担所有重量,通过地脚螺栓固定在基础上.

　　6、磁角调节装置用于调节磁系统的偏转角,螺杆上的旋转杆,杆通过杆的偏转,使固定在磁系统的轴上也有偏转.

　　7、进矿箱通过给水管初步稀释矿浆和通过分流板使矿浆合理分流.

　　8、精矿箱盒通过浓缩管吸附在磁鼓上的磁性材料冲洗下来.
