永磁筒式磁选机动态图

　　永磁筒式磁选机动态图，永磁筒式磁选机是一款具有结构简单，工作可靠，节省电耗，可根据现场及物料需求定制的磁选设备，其优点多多，所

订购热线：13869611251

　　永磁筒式磁选机动态图，永磁筒式磁选机是一款具有结构简单，工作可靠，节省电耗，可根据现场及物料需求定制的磁选设备，其优点多多，所以被广泛应用。磁系是磁选机的核心部分，磁系的高度、宽度、半径和极数，相邻磁极的磁位差，极距，极面宽和极隙宽的比值，磁极和磁极端面的形状，以及磁极端面到其排列中心的距离等对磁场特性都有不小的影响。

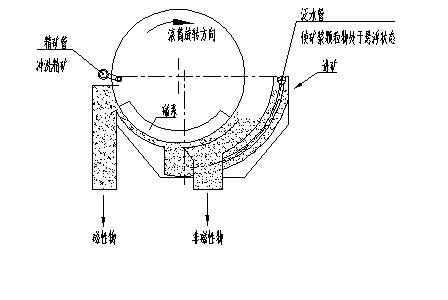

　　一、永磁筒式磁选机动态图

永磁筒式磁选机动态图

　　二、永磁筒式磁选机磁路

　　磁路部分采用五极磁系，每个磁极由铁氧体和钕铁硼永磁块粘结而成，用螺钉穿过磁块中心孔固定在磁导板上，磁导板经支架固定在筒体的轴上，磁系固定，筒体旋转。磁极的极性沿圆周交替排列，沿轴向极性相同。套在磁系外面的是不锈钢非导磁材料制成的滚筒，采用非导磁材料是为了避免磁力线不能透过筒体进入选分区，而与筒体形成磁短路。槽体靠近磁系的部位也应采用非导磁材料，其余可用普通钢板或硬质塑料板。
