顺流磁选机工作原理图
产品分类： 磁选设备
顺流磁选机工作原理图，是一种从干性粉料中连续自动除铁的磁选设备，其内部采用特别的磁路设计，由高性能永磁王钕铁硼材料作为磁源，磁
订购热线：13869611251
顺流磁选机工作原理图，是一种从干性粉料中连续自动除铁的磁选设备，其内部采用特别的磁路设计，由高性能永磁王钕铁硼材料作为磁源，磁场强、吸力大、除铁率高，具有免维护、节约能源、使用安全可靠等特点，可调整控制进料量，适用于不同颗粒的要求。
一、顺流磁选机工作原理图
是当矿浆进入磁场区时，其中强磁性矿物被吸附在圆筒表面，弱磁性和非磁性矿物被甩掉排出，而吸附在圆筒表面上的强磁性矿物随圆筒旋转，被带出磁场区，用冲洗水冲入精矿槽中，完成分选作业。同一圆筒可配三种槽体，即顺流槽(CTS)、逆流槽(CTN)和半逆流槽(CTD)，以适应不同的选别要求。顺流槽适用于矿石粒度为0~6mm的粗选和精选。逆流槽适用于矿石粒度为0~0.6mm的粗选和精选，以及选煤工业中重介质回收。半逆流槽适用于矿石粒度为0~0.5mm的粗选和精选，尤其适用于粒度为0~0.15mm矿物的精选。
二、顺流磁选机结构组成

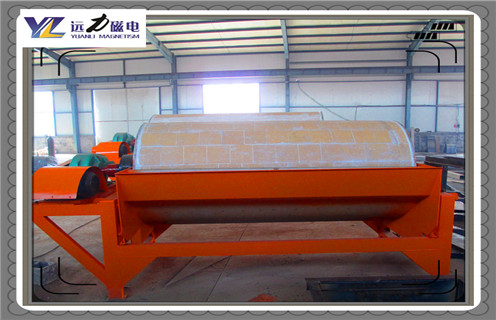

顺流永磁筒式磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。圆筒由2-3mm不锈钢板卷焊成筒，端盖为铸铝件或工件，用不锈钢螺钉和筒相连。电机通过减速机或直接用无极调速电机，带动圆筒、磁辊和刷辊作回转运动。磁系为开放式磁系，装在圆筒内和裸露的全磁。磁块用不锈钢螺栓装在磁轭的底板上，磁轭的轴伸出筒外，轴端固定有拐臂。扳动拐臂可以调整磁系偏角，调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造，机架和槽体的其他部分用普通钢材焊接。
